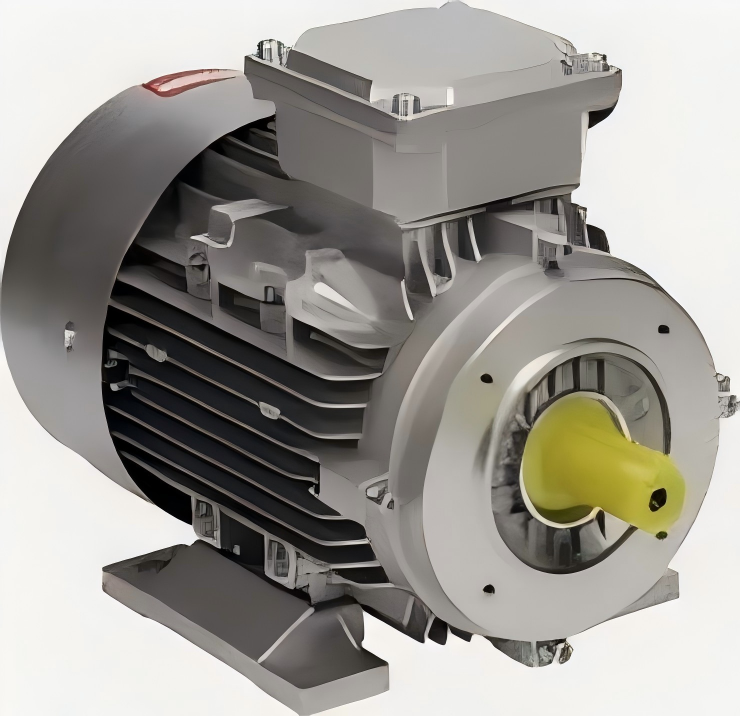

CDBD-普通铝壳电机B34

电机图纸

电机参数 Motor Data		电机型号 Motor Model
电机参数 Motor Data		LV509	LV510	LV511	LV512	LV513	LV514	LV515	LV516	LV517	LV518	LV519	LV520
额定功率 Nominal Power	W	750	750	1100	1100	1500	1500	2200	2200	3000	3000	4000	4000
额定电压 Nominal Voltage	V	230/400	230/400	230/400	230/400	230/400	230/400	230/400	230/400	230/400	230/400	230/400	230/400
额定电流 Nominal Current	A	2.9/1.7	3.4/2	4.3/2.5	4.6/2.7	5.7/3.3	6/3.5	8/4.6	8.3/4.8	10.5/6	11.3/6.5	13/7.8	14.5/8.4
频率 Frequency	HZ	50	50	50	50	50	50	50	50	50	50	50	50
额定转速 Nominal Speed	RPM	2800	1400	2800	1400	2800	1400	2800	1400	2800	1400	2800	1400
效率 Rated efficiency	n%	76.5	75.5	77	78	78.5	79	81	81	82.6	82.6	85.5	84.5
功率因数 Factor	cosϕ	0.85	0.75	0.85	0.78	0.85	0.79	0.86	0.82	0.87	0.81	0.87	0.82
额定转矩 Nominal Torque	N.m	2.5	5.1	3.7	7.3	5.1	10.2	7.4	14.9	10.1	20.3	13	26.1
Tst/Tn		2.2	2.3	2.2	2.3	2.2	2.3	2	2.2	2.2	2.2	2.2	2.2
Tmax/Tn		2.3	2.4	2.3	2.4	2.3	2.4	2.3	2.3	2.3	2.3	2.3	2.3
Ist/In		6	6	7	6.5	7	6.5	7	7	7	7	7	7

电机设计 Motor Design
电机设计 Motor Design
工作制 Duty Cycle		S1
绝缘等级 Insulation Class	Class	F/H
防护等级 IP Class	Class	IP54/IP55/IP56
电机尺寸 Motor Dimension	L(mm)	245	245	245	257	257	282	282	325	325	325	345	345
	W(mm)	158	158	158	175	175	175	175	200	200	200	220	220
	H(mm)	200	200	200	220	220	220	220	258	258	258	281	281
安装尺寸 Installation Dimensions	A(mm)	80	80	80	95	95	95	95	110	110	110	110	110
	B(mm)	100	100	100	115	115	115	115	130	130	130	130	130
	C	M6	M6	M6	M8	M8	M8	M8	M8	M8	M8	M8	M8
	D(mm)	10	10	10	10	10	10	10	12	12	12	12	12
	E(mm)	125	125	125	140	140	140	140	160	160	160	190	190
	F(mm)	100	100	100	100	100	125	125	140	140	140	140	140
