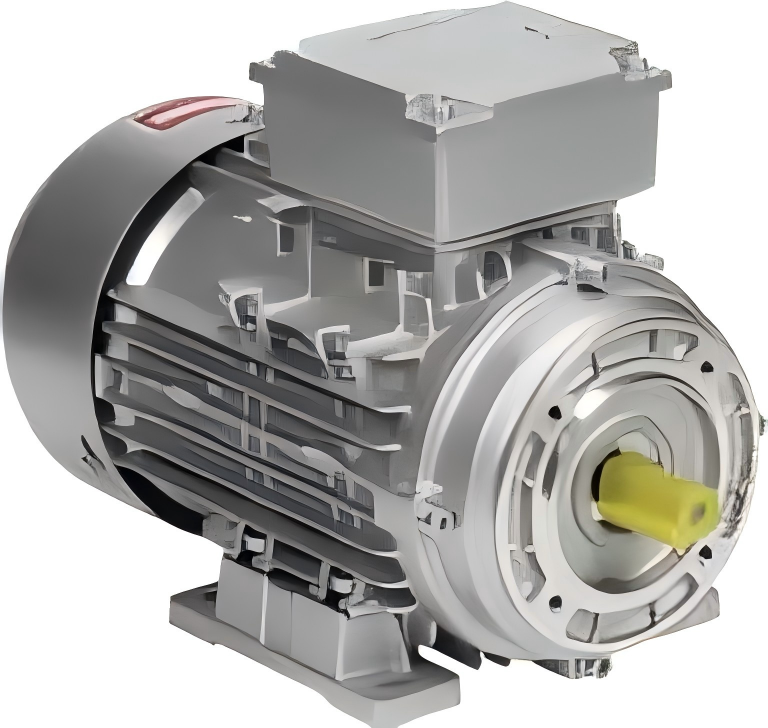

EHBD-高效IE3铝壳电机B34

电机图纸

电机参数 Motor Data		电机型号 Motor Model
电机参数 Motor Data		LV709	LV710	LV711	LV712	LV713	LV714	LV715	LV716	LV717	LV718	LV719	LV720	LV721	LV722	LV723	LV724
额定功率 Nominal Power	W	750	750	1100	1100	1500	1500	2200	2200	3000	3000	4000	4000	5500	5500	7500	7500
额定电压 Nominal Voltage	V	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400
额定电流 Nominal Current	A	1.6	1.8	2.3	2.5	3.1	3.4	4.4	4.5	5.7	6	7.4	8	10.1	10.8	13.5	14.4
频率 Frequency	HZ	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50
额定转速 Nominal Speed	RPM	2805	1410	2840	1435	2855	1430	2845	1450	2880	1450	2895	1450	2920	1455	2915	1455
效率 Rated efficiency	n%	80.7	82.5	82.7	84.1	84.2	85.3	85.9	86.7	87.1	87.7	88.1	88.6	89.2	89.6	90.1	90.4
功率因数 Factor	cosϕ	0.83	0.75	0.83	0.75	0.84	0.75	0.85	0.81	0.87	0.82	0.88	0.82	0.88	0.82	0.89	0.83
额定转矩 Nominal Torque	N.m	2.55	5.1	3.7	7.3	5.02	10	7.38	14.5	9.95	19.8	13.2	26.3	18	36.1	24.6	49.2
Tst/Tn		2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.2	2	2.2	2
Tmax/Tn		2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3
Ist/In		6.8	6.5	7.3	6.6	7.6	6.9	7.8	7.5	8.1	7.6	8.3	7.7	8	7.5	7.8	7.4

电机设计 Motor Design
电机设计 Motor Design
工作制 Duty Cycle		S1
绝缘等级 Insulation Class	Class	F/H
防护等级 IP Class	Class	IP54/IP55/IP56
电机尺寸 Motor Dimension	L(mm)	287	287	287	317	317	342	342	391	391	391	391	391	426	426	426	454
	W(mm)	158	158	158	175	175	175	175	200	200	200	225	225	255	255	255	255
	H(mm)	210	210	210	225	225	225	225	265	265	265	290	290	330	330	330	330
安装尺寸 Installation Dimensions	A(mm)	80	80	80	95	95	95	95	110	110	110	110	110	130	130	130	130
	B(mm)	100	100	100	115	115	115	115	130	130	130	130	130	165	165	165	165
	C	M6	M6	M6	M8	M8	M8	M8	M8	M8	M8	M8	M8	M10	M10	M10	M10
	D(mm)	10	10	10	10	10	10	10	12	12	12	12	12	13	13	13	13
	E(mm)	125	125	125	140	140	140	140	160	160	160	190	190	216	216	216	216
	F(mm)	100	100	100	100	100	125	125	140	140	140	140	140	140	140	140	178
